Description

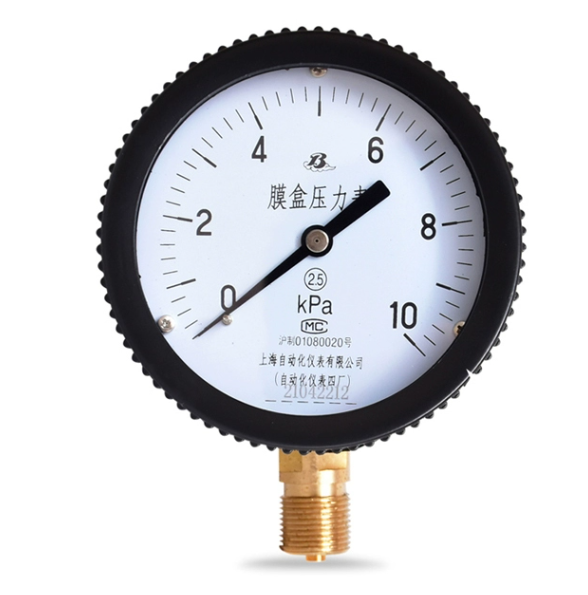

YE-100膜盒壓力表適用測量對銅合金不起腐蝕性用，無爆炸危險的微壓和負壓。氣體廣泛應用于鍋爐通風和氣體管道等設備上，本儀表可以就地安裝并現場指示。
YE-100膜盒壓力表具有體積小等特點，已批量出口日本等國家。
結構原理
儀表由測量系統（包括接頭，波紋膜盒等）傳動機構（包括撥桿機構，齒輪傳動機構），指示部件（包括指針與度盤）和外殼（包括表殼、襯圈和表玻璃）所組成。
儀表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經撥桿一齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。
主要技術指標：
標度范圍、準確度等級及重量
型號
標度范圍KPa
準確度等級
基本誤差限±％
重量
正壓
負壓
正負壓
YE-75
YE-100
YE-150
0～1.6
0～2.5
0～4
0～6*
0～10*
0～16*
0～25*
0～40*
-1.6～0
-2.5～0
-4～0
-6～0
-10～0
-16～0
-25～0
-40～0
-0.8～+0.8
-1.2～+1.2
-2～+2
-3～+3
-5～+5
-8～+8
-12～+12
-20～+20
2.5
0.5
注：YE-75、100僅生產帶*規(guī)格
工作位置、環(huán)境：儀表垂直安裝，工作環(huán)境溫度-25～55℃，
相對濕度不大干80％，并且周圍空氣中不含有腐蝕儀表的有害氣體。
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4％/10℃。
導（測）壓系統及外殼等主要零件的材質
零件名稱
材料牌號
接頭
黃銅HPB59-1
膜盒
錫表銅QSn6.5-0.1
齒輪傳動機構
銅HPb59-1
表殼、罩殼
冷軋鋼板20
外形尺寸
型號
D
H1
L
d
h
□S
YE-75
Φ77
71
14
M16×1.5
14
□17
YE-100
Φ100
90
20
M20×1.5
17
□22
YE-150
Φ150
118
20
M20×1.5
17
□22
