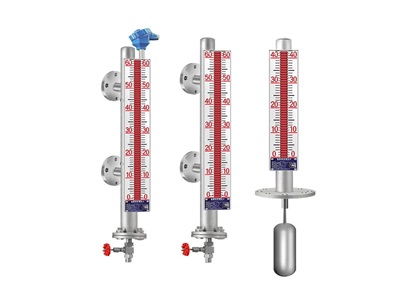

UQC系列磁翻板液位計
- 電 話：400-820-5686
- 郵 箱：shsyjtgs@163.com
Description
UQC系列磁性浮球液位計，是按磁性液位計HG/T21584－95標準研制生產的產品。可適用于各種開口或密閉容器內的液位測量，特別對高壓、高溫、高粘度、強腐蝕性介質更顯其優越性。由于被測介質與指示器完全隔離，所以它比傳統的板式、管式液位計具有更高的可靠性、安全性和實用性。同時，當與其它儀表配套時，可實現液位的上、下限報警和遠距離的自動控制。所以它廣泛用于電力、石油、化工、環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。
結構和原理
液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的長久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180o，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
測量范圍：300～15000mm(側裝式：300～15000mm;頂（底）裝式：300～6000mm)
準確度：10mm
工作壓力：≤2.5Mpa(普通)
≤9.6Mpa（高壓）
≤0.6Mpa（防腐型）
介質密度：≥0.45g/cm3
介質密度差：≥0.15 g/cm3（測量界面）
介質溫度：-20～＋250℃（特殊要求可達450℃）
介質粘度：≤0.4Pa·S，對于粘度大的介質或溫度低時易結晶的介質，可根據用戶要求選用加熱型夾套式液位計?！ ?nbsp;
連接法蘭：采用化工部1998年***新頒布的HG20592～20635－97法蘭標準。
□ 型號表示
C | 側裝式：C10～C23（該格只填數字） | ||||||||||
T | 頂裝式：T30～T36（該格只填數字） | ||||||||||
D | 底裝式：D40～D44（該格只填數字） | ||||||||||
O | 盲板法蘭，不配排污閥 | ||||||||||
L | 液位計底部配排污閥 | ||||||||||
O | 無液位報警開關 | ||||||||||
H | 高位報警開關AK－3型，有記憶功能，故障不排除，信號不清除 | ||||||||||
L | 低位報警開關AK－3型，有記憶功能，故障不排除，信號不清除 | ||||||||||
B | 高位、低位報警開關全配，有記憶功能，AK－3型和AK－4型 | ||||||||||
G | 高位報警開關，區域型報警AK－1型 | ||||||||||
D | 低位報警開關，區域型報警AK－1型 | ||||||||||
Q | 高位、低位報警開關全配，區域型報警AK－1型貳臺 | ||||||||||
S | 高位和低位一體化型報警開關，區域型報警AK－2型 | ||||||||||
O | 無液位控制開關 | ||||||||||
H | 上限控制開關，單點干簧CK－1型 | ||||||||||
L | 下限控制開關，單點干簧CK－1型 | ||||||||||
B | 上限、下限控制開關全配，單點干簧CK－1型貳付 | ||||||||||
W | 上限、下限控制開關一體化，雙點干簧CK－2型 | ||||||||||
T | 上限控制開關，霍爾型傳感器CK－3型 | ||||||||||
L | 下限控制開關，霍爾型傳感器CK－4型 | ||||||||||
E | 上限、下限控制開關全配，霍爾型傳感器CK－3型貳付 | ||||||||||
C | 上限、下限控制開關一體化型，霍爾型傳感器CK－4型 | ||||||||||
O | 無遠傳變送器裝置 | ||||||||||
R | 配LB型捆綁式變送器，輸出二線制4－20mADC | ||||||||||
O | 普通防水型 | ||||||||||
B | 本質安全型ibⅡCT4，可配齊納安全柵或IS4041－Ex隔離柵 | ||||||||||
Bd | 隔爆型dⅡBT4 | ||||||||||
O | 不配遠傳顯示儀表 | ||||||||||
A | 數字，光柱顯示調節報警儀 XGTH－510（豎式） | ||||||||||
B | 數字，光柱顯示調節報警儀 XGTA－810（橫式） | ||||||||||
C | 數字顯示調節報警儀 XMTA－810（橫式） | ||||||||||
E | 雙光柱液位顯示儀 XGH－202（豎式） | ||||||||||
D | 智能型液位/容量（重量）顯示調節儀 XMT－620（橫式） | ||||||||||
－□□□□ | 測量范圍 | ||||||||||
－□□ | 介質密度（g/cm3） | ||||||||||
| 一 | D | 開口常壓容器 | |||||||||
UQC－C 側裝式 O L W R B A－□□□□－□□－□ | □ | 工作壓力（Mpa） | |||||||||
