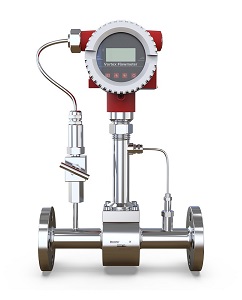

LUGB渦街流量計
- 電 話：400-820-5686
- 郵 箱：shsyjtgs@163.com
Description
LUGB渦街流量計在流體中插入一個圓柱體或角柱體，則會從其兩側交替地產生旋渦。在一定的條件下，這些旋渦的發生頻率與流速成正比。本流量計就是應用這個原理，通過測試旋渦的頻率，實現流量測量的。
流量計有把轉換器和傳感器裝在一起的組合型、分別放置的分離型兩種類型。
該流量計的生產技術和關鍵設備從日本橫河電機株式會社引進。
特點：
用途廣泛，既可測量液體，也可測量氣體或蒸汽；
·準確度高，范圍度大；
·檢測元件不接觸介質，結構簡單，無運動件，可靠性高，易于安裝及維修；
·可選配置：
TBS（同時顯示瞬時、累積流量）
TBT（顯示累積流量）
TBL（指針指示百分比瞬時流量）
本產品標準號：Q／TDSM 04-2005
本產品執行檢定規程：JJG 198-94速度式流量計檢定規程
測量介質： | 液體、氣體、蒸汽 |
測量可能范圍： | 雷諾數為5X10^3～7X10^6 |
正常工作范圍： | 雷諾數為2X10^4～7X10^6(公稱通徑25A～1OOA) |
4X10^4～7X10^6(公稱通徑150A、 200A) |
注：除雷諾數外，流體的流速應有限制，當測量液體時，***大流速為10m／s：測量氣體、蒸汽時為
80m／s， ***小流速與密度和粘度有關．
基本誤差限（在正常工作范圍內）
液 體 | 指示值的±1.0% |
氣 體 | 指示值的±1.0%（流速為35m/s以下） |
指示值的±1.5%（流速為35～80m/s） |
注：此表所示為脈沖輸出的情況，模擬輸出時，應在該值上加上滿刻度值的±0.1％。
重復性： | 指示值的±0.2％ |
量程設定范圍： | 模擬輸出時，可用量程調整電位器，在下述范圍內設定。 |
液 體： | 0-1.1m／s～0-10m／s(公稱通徑25A～1OOA) |
0-1.5m／s～0-10m／s(公稱通徑150A、200A) | |
0-1.7m／s～0-10m／s(公稱通徑250A) | |
氣體或蒸汽： | 0-11m／s～0-80m／s (公稱通徑25A～1OOA) |
0-15m／s～0-80m／s (公稱通徑150A、200A) | |
0-17m／s～0-80m／s (公稱通徑250A) | |
時間常數： | 5s(模擬輸出時) |
輸出信號： | A）模擬DC4～20mA 二線制 |
B）脈沖 三線制電壓脈沖 | |
C）RS-486協議：MODBUS協議（僅限YF/TBS型） |
