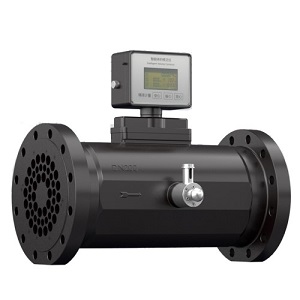

LWQ氣體渦輪流量計
- 電 話：400-820-5686
- 郵 箱：shsyjtgs@163.com
Description
LWQ系列氣體渦輪流量計是吸取了國內外流量儀表技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。
該產品經國家防爆產品質檢部門按GB3836.2000《爆炸性氣體環境用電氣設備第1部：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”》標準檢驗合格，防爆標志為ExdⅡBT6(隔爆型)、ExiaⅡCT6（本安型）。適用于含有ⅡA、ⅡB、ⅡC類T1～T6溫度組別爆炸性氣體混合物的0（僅本安型）1、2區危險場所。
我公司生產的LWQ系列氣體渦輪已由Ⅱ代產品升級為Ⅲ代產片。與Ⅱ代產品相比，Ⅲ代產品具有更出色的性能，穩定性更強，集成度更高，更加美觀。
2．產品特點
專為燃?xì)庥嬃吭O(shè)計，高靈敏度，高安全性
進口優質專用軸承，使用壽命長
計量室與通氣室隔絕，保證了儀表的安全性
可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（Pb=101.325KPa,Tb=293.15K）的氣體體積累積量；可實時查詢溫度壓力數值
流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可達0.6 m3/h
智能化儀表系數多點非線性修正
內置式壓力、溫度傳感器，安全性能高、結構緊湊、外形美觀
儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6，防護等級為IP65
系統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上儀表系數、累計流量值掉電十年不丟
型號規格 | 公稱通徑 （mm） | 流量范圍 （m3/h） | 始動流量 （m3/h） | 工作壓力 （MPa） | 安裝形式 |
LWQ-25 | 25 （1"） | 0.7-7 | 0.6 | 4.0 | 法蘭（螺紋） |
1.5-15 | 1 | ||||
3-40 | 2 | ||||
LWQ-40 | 40 （1.5"） | 4-40 | 2.5 | 4.0 | 法蘭（螺紋） |
8-80 | 3 | ||||
LWQ-50 | 50 （2"） | 10-100 15-150 | 3.5 4 | 4.0 | 法蘭 |
LWQ-80 | 80 （3"） | 15-300 | 4 | 1.6 | 法蘭 |
LWQ-100 | 100（4"） | 20-400 | 5 | 1.6 | 法蘭 |
LWQ-150 | 150（6"） | 50-1000 | 8 | 1.6 | 法蘭 |
LWQ-200 | 200（8"） | 100-2000 | 20 | 1.6 | 法蘭 |
LWQ-250 | 200（10"） | 150-3000 | 30 | 1.6 | 法蘭 |
LWQ-300 | 300（12"） | 200-4000 | 40 | 1.6 | 法蘭 |
3．1．2 精度等級：1.0級、1.5級
3．1．3 使用條件：
環境溫度：-30℃～+60℃；
大氣壓力：86KPa～106KPa；
介質溫度：-30℃～+80℃；
相對濕度：5%～95%
3．2 電氣性能指標：
型號規格 | 顯示、輸出方式 | 供電電源 |
LWQ | 電壓脈沖低電平≤1V，高電平≥5V，三線制 | DC12V-24V |
LWQ－A | 電流輸出：4～20mADC，兩線制 | DC24V |
LWQ－B | 具有多點精度修正，同時顯示瞬時流量和累計流量雙排液晶顯示，方法如下： Q XXXX 四位瞬時流量（m3/h） XXXXXXXX 八位累計流量（m3） 注：累計流量自00.000000開始計數，自動擴大顯示精度，***大記至999999.99。累計流量值可清零，儀表系數、累計流量值掉電十年不丟。 | 3.2V10AH鋰電池供電 |
LWQ－C | 在LWQ-B（現場顯示型）基礎上加裝4－20mADC電流輸出 | DC24V |
LWQ－D | 在LWQ-B（現場顯示型）加裝溫度、壓力傳感器，對不同狀況流量進行自動補償修正運算?？赏瑫r查詢溫度、壓力、電池電量等數值?？奢敵龈哳l、低頻電壓脈沖信號以及4-20mADC兩線制電流信號。 | 3.2V10AH鋰電池或DC24V |
3．3 型號與規格：
型 號 | 說 明 | |||
LWQ | □ | □ | □ | |
儀 表 類 型 | 無 | 基本型，脈沖輸出 | ||
A | 電流輸出型 | |||
B | 現場顯示型 | |||
C | 顯示輸出型（現場顯示 + 電流輸出） | |||
D | 溫壓補償型 | |||
儀 表 口 徑 | 25 | 25mm | ||
40 | 40 mm | |||
50 | 50 mm | |||
80 | 80 mm | |||
100 | 100 mm | |||
150 | 150 mm | |||
200 | 200 mm | |||
250 | 250 mm | |||
300 | 300 mm | |||
傳感器材質 | 無 | 基本材質，優質鋁合金。（***高耐壓：1.0MPa） | ||
S | 不銹鋼材質。（高壓防腐型） | |||
例如，型號為：LWQ－C－50S的氣體渦輪流量計，表示：
儀表口徑為50mm，顯示、輸出方式為現場顯示加電流輸出，傳感器材質為不銹鋼的高壓氣體渦輪流量計。
4．外形尺寸
流量計外形如圖所示，具體尺寸見表4
注：圖中所示為溫壓補償型儀表外形。
同口徑所有型號儀表傳感器部分以及整機高度尺寸一致。
型號 | 通徑 mm | L | B | H | K | n | d | 螺栓規格 | 常規耐壓 MPa |
LWQ-25 | 25 | 170 | 115 | 236 | 85 | 4 | φ14 | M12×50 | 4.0 |
LWQ-40 | 40 | 200 | 150 | 266 | 110 | 4 | φ18 | M16×55 | |
LWQ-50 | 50 | 220 | 165 | 285 | 125 | 4 | φ18 | M16×60 | |
LWQ-80 | 80 | 280 | 200 | 319 | 160 | 8 | φ18 | M16×70 | 1.6 |
LWQ-100 | 100 | 330 | 220 | 337 | 180 | 8 | φ18 | M16×80 | |
LWQ-150 | 150 | 450 | 285 | 395 | 240 | 8 | φ22 | M20×80 | |
LWQ-200 | 200 | 550 | 340 | 448 | 295 | 12 | φ22 | M20×90 | |
LWQ-250 | 250 | 700 | 403 | 495 | 355 | 12 | φ26 | M24×90 | |
LWQ-300 | 300 | 800 | 460 | 548 | 410 | 12 | φ26 | M24×100 |
