WRNK系列鎧裝式熱電偶
- 電 話：400-820-5686
- 郵 箱：shsyjtgs@163.com
Description
工業用裝配式熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃～1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。
根據國家規定，我廠從1987年起開始生產符合IEC國際標準分度號的鉑銠30—鉑銠6—鉑銠10—鉑、鎳鉻—鎳硅、鎳鉻—銅鎳、銅－銅鎳、鐵－銅鎳等型式熱電偶。
工作原理
熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就指示出熱電偶，產生的熱電動勢的對應溫度值。 熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。
裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。 備注：關于本型號具體技術要求（如長度、螺紋或法蘭接等）可與公司洽詢。
溫度測量范圍和允許誤差
熱電偶類別 | 代號 | 分度號 | 測量范圍℃ | 允許偏差△t ℃ |
鉑銠30—鉑銠6 | WRR | B | 0～800 | ±1.5℃或±0.25%t |
鉑銠10—鉑 | WRP | S | 0～1600 | ±1.5℃或±0.25%t |
鎳鉻－鎳硅 | WRN | K | 0～1300 | ±2.5℃或±0.75%t |
鎳鉻－銅鎳 | WRE | E | 0～800 | ±2.5℃或±0.75%t |
熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用t0.5表示
□型號表示
WR□－□□□
W | 溫度儀表 |
R | 熱電偶 |
□熱電偶材料 | R）鉑銠30－鉑銠6 |
P）鉑銠10－鉑 | |
N）鎳鉻－鎳硅 | |
E）鎳鉻－銅鎳 （鎳鉻－康銅） | |
□安裝固定形式 | 1）無固定式裝置式 |

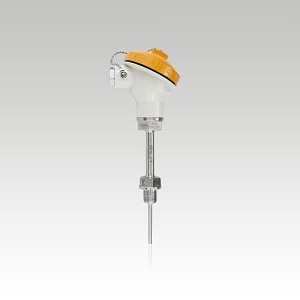

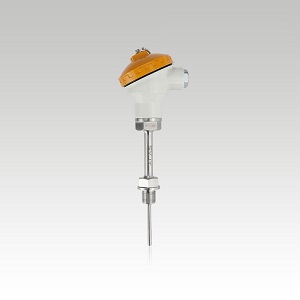

2）固定螺紋式 | |

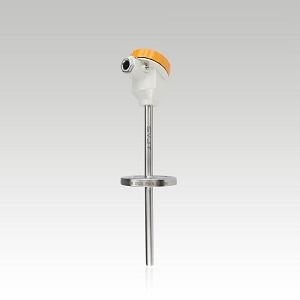

3）活動式法蘭 | |

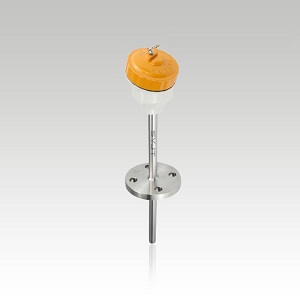

4）固定法蘭式 | |
5）活動法蘭角尺形式 | |
6）固定螺紋錐形 保護管式 | |
□ 接線盒形式 | 2）防濺式 |
3）防水式 | |
4）隔爆式 | |
□設計序號 | 0）?16mm保護管 |
1）?25mm保護管（雙層套管） | |
2）?16mm高鋁質管（單層套管） | |
3）?20mm高鋁質管 |
熱電偶公稱壓力
一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法、置入深度以及被測介質的流速和種類等有關。熱電偶***小置入深度
應不小于其保護管外徑的8～10倍（特殊產品例外）。
熱電偶絕緣電阻（常溫）
常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15～35℃，相對濕度45%，大氣壓力86～106kPa。 a.對于長度超過1米的熱電偶它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ。M。
即Rr.L≥100 MΩ。M L＞1m 式中：Rr－熱電偶的長度，m b.對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100 MΩ
上限溫度絕緣電阻
熱電偶的上限溫度絕緣電阻應不小于下表現定：
上限溫度tm℃ | 試驗溫度t℃ | 電阻值MΩ |
100≤tm＜300 | t=tm | 10 |
300≤tm＜500 | t=tm | 2 |
500≤tm＜850 | t=tm | 0.5 |
850≤tm＜1000 | t=tm | 0.08 |
1000≤tm＜1300 | t=tm | 0.02 |
tm＞1300 | t=1300 | 0.02 |
