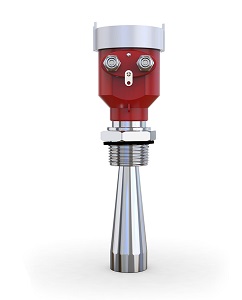

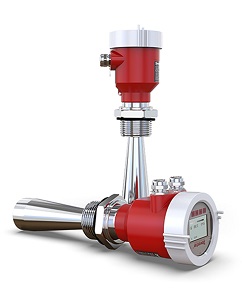

26G雷達物位計
- 電 話：400-820-5686
- 郵 箱：shsyjtgs@163.com
Description
性能特點
標準型雷達液位計系列傳感器是26G高頻雷達式物位測量儀表，天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于各種強腐蝕性液體的測量。
應用：絕大多數工況的液(物)位測量
測量范圍：15、30米
過程連接：螺紋、法蘭
過程溫度：-40～130℃( 標準型 ) / -40～250℃( 高溫型 )
過程壓力：-0.1～4.0MPa
精度：±3mm
防護等級：IP67
頻率范圍：26GHz
電源：兩線制(DC24V)/四線制(DC24V/AC220V )
防爆等級：Exia ⅡC T6 Ga / Exd IIC T6 Gb
外殼：鋁 單腔 / 鋁 雙腔 / 塑料/ 不銹鋼 單腔
信號輸出：4...20mA/HART( 兩線/四線 ) / RS485 Mod bus
● 天線尺寸小，便于安裝；非接觸雷達，無磨損，無污染。
● 幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響。
● 嚴重粉塵環境對高頻物位計工作影響不大。
● 波長更短，對在傾斜的固體表面有更好的反射。
● 波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。
● 測量盲區更小，對于小罐測量也會取得良好的效果。
● 高信噪比，即使在波動的情況下也能獲得更優的性能。
● 高頻率，是測量固體和低介電常數介質的很棒的產品。
技術參數
過程連接 | 螺紋 G1? ”A / 螺紋 1? ”NPT / 法蘭 | ||
天線型材 | 不銹鋼 / PTFE | ||
外 殼 | 外殼和外殼蓋之間的密封 | 硅橡膠 | |
外殼 | 鋁合金 | ||
接地端子 | 不銹鋼 | ||
供電電壓 | 兩線制 | 標準型 | (16～26) V DC |
本安型 | (21. 6～26. 4) V DC | ||
功耗 | max 22. 5mA / 1W | ||
允許紋波 | |||
隔爆型 | -<100Hz | Uss < lV | |
- (100～100K) Hz | Uss < l0mV | ||
(22. 8～26. 4) V DC | 兩線制 | ||
(198～242) V AC | 四線制 / 110V AC 四線制 | ||
電纜參數 | 電纜入口／插頭 | 1個M20xl.5電纜入口 | |
1個盲堵M20xl.5 | |||
接線端子 | 導線橫截面2.5mm2 | ||
輸出參數 | 輸出信號 | (4～2 0) mA | |
通訊協議 | HART | ||
分辨率 | 1. 6μA | ||
故障信號 | 電流輸出不變 | ||
20. 5mA | |||
22mA； | |||
3.9mA | |||
積分時間 | (0～36)s，可調 | ||
盲區 | 天線末端 | ||
微波頻率 | 26GHz | ||
通訊接口 | HART通訊協議 | ||
測量間隔 | 大約1秒（取決于參數設置） | ||
調整時間 | 大約1秒（取決于參數設置） | ||
顯示分辨率 | 1mm | ||
工作存儲及運輸溫度 | (-40～100) ℃ | ||
相對濕度 | ? 95% | ||
壓力 | Max. 4MPa | ||
耐震 | 機械震動l0m/s2 , (10～150)Hz | ||
