不銹鋼耐震壓力表
- 電 話：400-820-5686
- 郵 箱：shsyjtgs@163.com
Description
不銹鋼壓力表廣泛應用于石油、化工、化纖、冶金、電站等工業部門對耐蝕、抗振要求較高的工藝流程中測量各種流體介質的壓力。
本儀表的整體結構設計合理、工藝精致，具有較高的測量準確度和持久的穩定性，因此不僅可提供出口，尤為國內用戶對引進國外裝備中的儀表實現國產化的理想配套產品。
結構原理
儀表由導壓系統(包括接頭、彈簧、限流螺釘?shù)?、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。對于在外殼內充液(一般為硅油或甘油)的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。
標度范圍、準確度等級
型號
標度范圍MPa(Hg～PSi)
準確度等級
Y-60B-F
Y-60B-FZ
Y-63B-F
Y-63B-FZ
0～0.6、1、1.6、2.5、4、6、
10、16、25、40、60
-0.1～0.5、0.9、1.5、2.4
2.5
Y-100B-F
Y-100B-FZ
Y-150B-F
Y-150B-FZ
Y-103B-F
Y-103B-F
Y-153B-F
Y-153B-FZ
0～0.1、0.16、0.25、0.4、0.6、1、1.6
2.5、4、6、10、16、25、40、60
-0.1～0、0.06、0.15、0.3
0.5、0.9、1.5、2.4
(-30"～0、15、30、60、100、150;
0～15、30、60、100、200、300、400
600、800、1000、1500、2000、
3000、4000、6000、10000 )
1.6
(1)
注：括號內的標度范圍和準確度等級僅供特殊訂貨。
型號表示
Y
-
規格
內容
壓力表
儀表公稱直及安裝形式

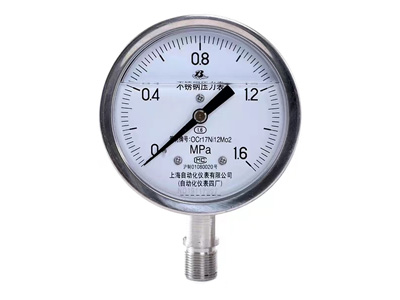

60、100、150分別表示直徑為60、100、150mm
的徑向直接安裝式

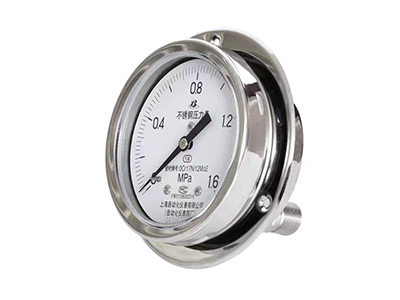

63、103、153分別表示直徑為63、103、153 mm
的軸向嵌裝式（其中63型另有軸向直接安裝式）
B
不銹鋼
-
F
耐蝕
FZ
耐蝕抗振
功能
Y
-
□
B
-
□
使用環境溫度：-25～70℃（外殼內充液）
-40～70℃（外殼內不充液）
溫度影響：不大于0.4％/10℃（使用溫度偏離20±5℃）
抗工作環境振動：V·H·4級（外殼內充液）
V·H·3級（外殼內不充液）
外殼防護等級：IP65
重量：0.2kg (Y-60B-F)
0.6kg (Y-100B-F)
1.0 kg (Y-150B-F)
導壓系統及外殼等材質
零件名稱
材料牌號
Y-60B
Y-100B、Y-150B
接頭
0Cr18Ni9(304)
0Cr17Ni12Mo2(316)
彈簧管
0Cr18Ni9Ti(321)
0Cr17Ni12Mo2(316)
外殼
0Cr18Ni9
D
d0
d1
H1
H2
L
L1
L2
接頭螺紋d
60
76
4.5
≤60
/
14
36
66
M14×1.5;Z1/4"(NPT)
100
116
4.8
≤100
≤35
20
50
98
M20×1.5;
Z1/2";Z1/4"(NPT)
