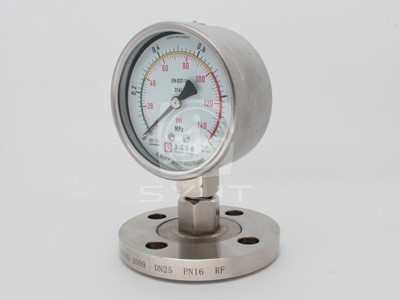

法蘭連接隔膜壓力表
- 電 話：400-820-5686
- 郵 箱：shsyjtgs@163.com
Description
產品簡介
不銹鋼隔膜壓力表為使通用型壓力表能適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游物的介質壓力以及須避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且易清洗的，應須采用由隔膜隔離器與通用型壓力儀表組成一個的隔膜表。
隔膜壓力表主要用于石油化工、制堿、化纖、染化、制藥、食品和制酷等工業部門生產中測量流體介質壓力之用。
結構原理
當測量介質的壓力P作用于隔膜，則隔膜產生變形，壓縮壓力儀表測壓的密封液，使其形成P－△P的壓力國。當隔膜的剛性足夠小時，則△P也很小，壓力儀表測壓形成的壓力就近于測量介質的壓力。
主要技術指標
1、隔膜表的溫度特性
由于隔膜表由填充了密封液作為傳遞壓力的介質，則由于密封液的溫度體系數，使壓力儀表隨受壓部溫度升高而示值也升高，其溫度影響量與密封系數，隔膜剛長以及受壓部溫度有關，尤其對于低量程的壓力儀表，則影響更明顯。一段受壓部溫度誤差規定不大于0.1％/℃。故隔膜壓力儀表總的溫度影響一般是由通用型儀表溫度影響量與隔膜裝置受壓部溫度影響量兩者之和。
2、隔膜表液位差
尤其對于帶軟連接管的隔膜壓力表，由于受壓部與通用型壓力表安裝位置不同，會產生如圖所示的液位差的影響量△P。
3、隔膜表的耐蝕性
隔膜表的耐蝕性可通過和選擇與測量介質部分的隔膜，法蘭及密封圈的材料來保證。
隔膜材料：0Cr17il12M02(316)；蒙乃爾合金（Cu30Ni70）；鉭（Ta）及氟塑料（F4）。
法蘭材料：不銹鋼0Cr17il12M02(316)；不銹鋼內襯氟塑料（316+F4）。
密封墊圈料：橡膠；氟橡膠；硅橡膠及氟塑料。
4、法蘭的選擇
現根據GB（）、HGJ（化工部）、DIN（德國）、JIS()、ANSI(美國)等法蘭以及國內實際使用情況編制成常用法蘭系列。供用戶選用。也可以接受用戶其他規格的特殊訂貨。
