熱式氣體質量流量計
- 電 話：400-820-5686
- 郵 箱：shsyjtgs@163.com
Description
性能特點
熱式氣體質量流量計基于熱擴散原理而設計的流量儀表.即利用流體流過發熱物體時,發熱物體的熱量散失多少與流體的流量呈一定的比例關系.該系列流量計的傳感器有兩只標準級的RTD,一只用來做熱源,一只用來測量流體溫度,當流體流動時,兩者之間的溫度差與流量的大小成線性關系,再通過微電子控制技術,將這種關系轉換為測量流量信號的線性輸出。
■ 耐腐蝕全不銹鋼材質、ABS全模具生產探頭 結構簡單
■ 安裝方便，維修簡單雙向檢測，防振動
■ 流量與溫度同時檢測，切換顯示
■ 大口徑小流量測量，可做泄露檢測
■ 直接質量流量檢測，無需溫度壓力補償
■ 采用SMD器件和表面貼裝（SMT）技術，電路可靠性高；
■ 在現場可根據用戶實際需要在線修改量程，更好地與采集終端匹配；
■ 采用RS-485通訊，或HART通訊，可以實現工廠自動化、集成化
■ 具有自檢與自診自診斷和報警功能；
■ 超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。
技術參數
| 測量范圍 | 0.05-90m/S |
| 適用介質 | 與不銹鋼相兼容的一切氣體 |
| 公稱管徑 | DN15-2000 |
| 精度等級 | 0.5%FS、1%FS |
| 重復性誤差 | 測量值的±0.25% |
| 量程比 | 100:1 |
| 顯示 | 寬屏LCD顯示，參數及變量可通過面板上按鍵設定（帶密碼保護） |
| 工作溫度 | -40-100℃（標準）、-40-350℃（備詢） |
| 工作壓力 | <6.0MPa |
| 外殼材質 | 不銹鋼、鑄鋁合金 |
| 傳感器材質 | 316L、鉭、哈氏合金、鈦 |
| 觸液材質 | 保護套316G不銹鋼（標準）、哈氏合金 |
| 雙向測量 | 是 |
| 信號輸出 | 4～20mA、RS485，MODBUS協議，HART輸出 |
| 響應時間 | ≤850ms |
| 供電電源 | 24V DC 電流≥350mA |
| 電氣連接 | M20*1.5端子接線 |

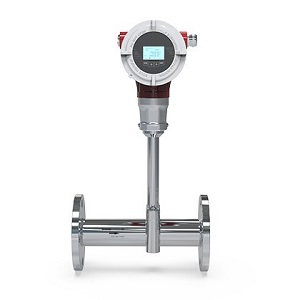

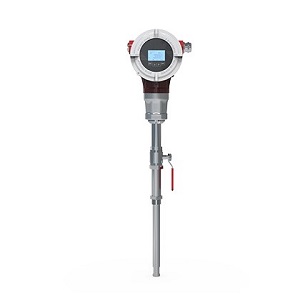

| 連接方式 | 管道式法蘭連接，球閥插入式 |
| 防護等級 | IP65（可選IP68） |
| 環境溫度 | -35～+70℃ 濕度＜90%RH |
| 相對濕度 | 5%～95% |
| 防爆標志 | 隔爆 ExdIICT5 |
| 消耗總功率 | 小于15W |
運用領域：
■ 熱式氣體質量流量計用來測量氧氣、氮?dú)?、氫氣、氯氣及多組分氣體，爐煤氣、焦?fàn)t煤氣測量煙道氣體，沼氣、水處理中的曝氣和氯氣，壓縮空氣測量電廠高爐的一次風、二次風流量，礦井下通風或排風系統流量測量燃?xì)膺^程中空氣流量，煙囪排出的煙氣流量(速)測量(CEMS)煅燒爐煙道氣流量，水泥、卷煙、玻璃廠生產過程中氣體流量測量溶劑回收系統中氣體流量測量
