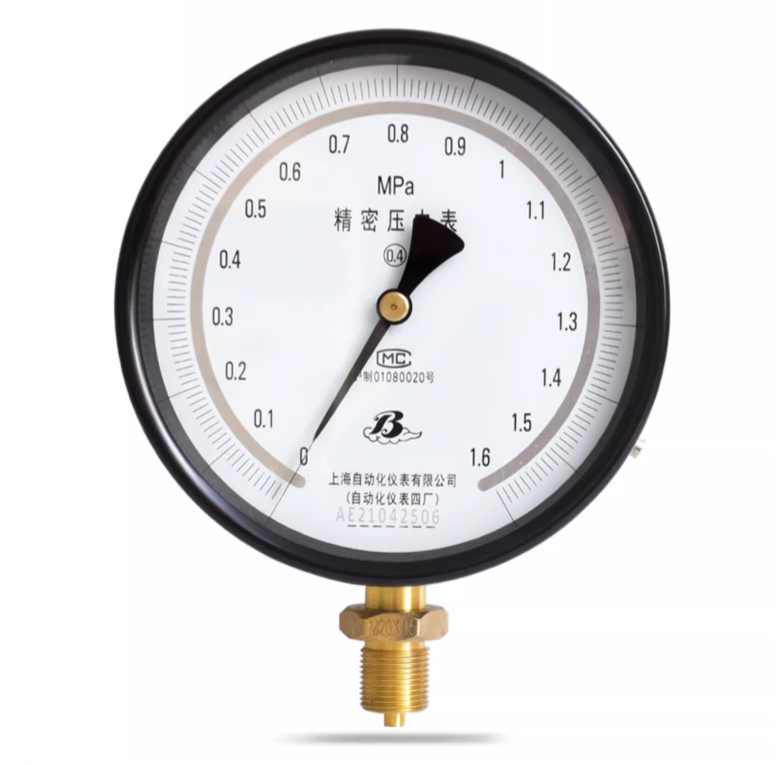

指針式精密壓力表
- 電 話：400-820-5686
- 郵 箱：shsyjtgs@163.com
Description
精密壓力表主要用來校驗工業用普通壓力表也可用于精密測量對銅合金和合金結構鋼等無腐蝕性、非結晶、非凝固的各種介質的壓力。
YB -150A型在標度線下設有鏡面環，使儀表讀數更清晰準確，外形美觀新穎。準確度為0.4級。
YB-150B型在標度線下設有鏡面環，并帶有調零裝置，準確度為0.25級。
結構原理
儀表由測量系統指示部分和外殼部分組成。儀表有較好的密封性并設有檢封裝置，能保護其內部測量機構免受機械損傷和污穢浸入。
儀表的作用原理是基于彈性元件(測量系統中的彈簧管)變形。在被測介質的壓力作用下，迫使彈簧管之末端產生相應彈性變形——位移，借助于拉桿經齒輪傳動機構的傳動并予放大，由固定于齒輪軸的指針逐將被測值在度盤上指示出來。
主要技術指標
準確度等級：0.4和0.25
使用環境條件：5～40℃，相對濕度不大于80％，且震動和壓力源的波動應對儀表的準確讀數無影響。
溫度影響：使用環境溫度如偏離20±3℃(A型)或20±2℃(B型)時，則須考慮溫度附加誤差0.4％/10℃。
重量：1kg(A型) 1.4kg(B型)
外形尺寸（單位：mm）
彈簧管材料
測量范圍MPa
錫磷青銅
-0.1~0；0~0.1；0~0.16；0~0.25；0~0.4；0~0.6；
0~1；0~1.6；0~2.5；0~4；0~6(A型)
鉻釩鋼
0~6( B型)；0~10；0~16；0~25；0~40；0~60
